Simbologia de Soldadura — ISO 2553

Simbologia de Soldadura — ISO 2553

Introdução

A norma ISO 2553 define o sistema de representação simbólica de juntas soldadas em desenhos técnicos. Saber ler estes símbolos é essencial para qualquer soldador, inspetor ou projetista de estruturas metálicas.

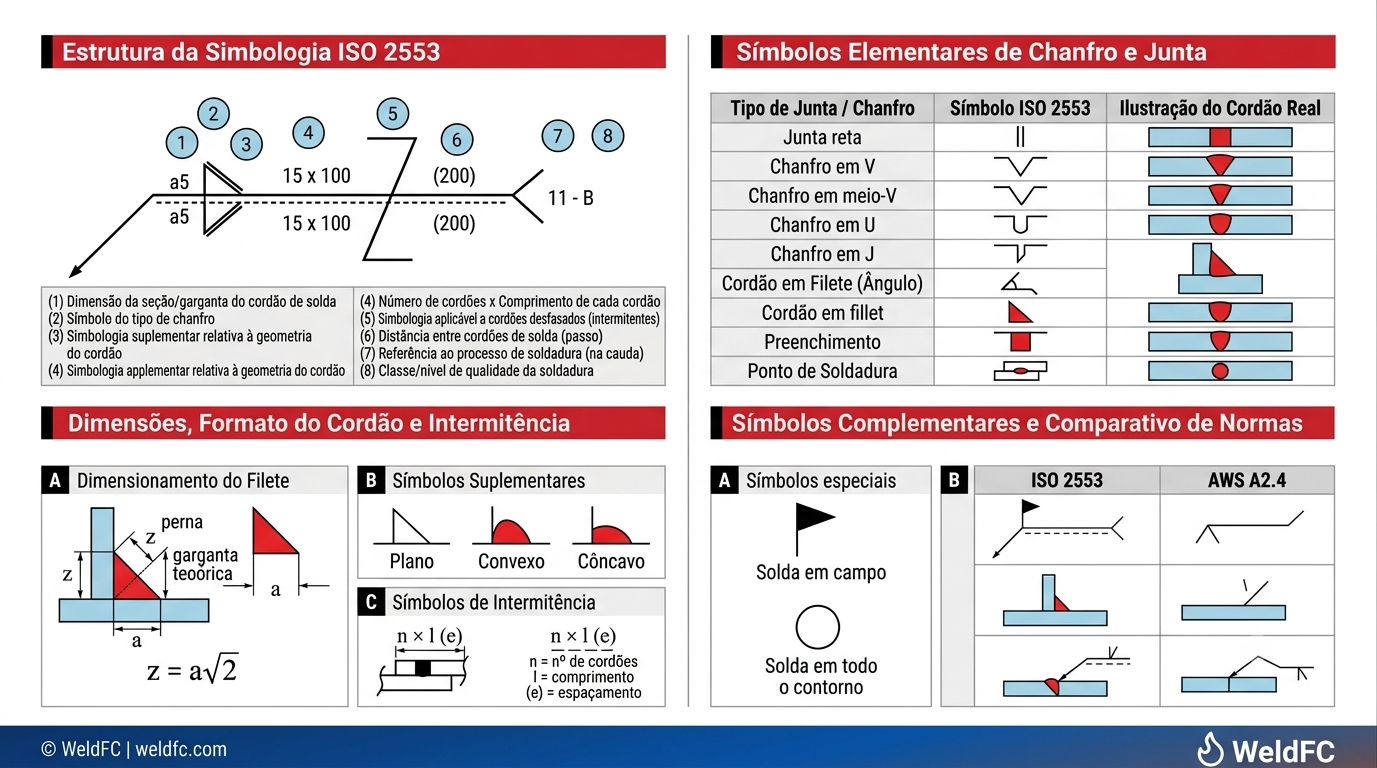

Simbologia ISO 2553 © WeldFC

Método de Representação

Segundo a ISO 2553, a representação de uma junta soldada num desenho técnico é composta por três elementos fundamentais:

  • Seta — aponta para a junta a soldar. A ponta da seta indica o lado da seta da junta
  • Linha de referência (contínua) — linha horizontal onde se colocam os símbolos. Os símbolos colocados abaixo desta linha referem-se ao lado da seta
  • Linha de identificação (tracejada) — linha paralela à linha de referência. Os símbolos colocados nesta linha referem-se ao lado oposto à seta
  • Cauda — opcional, em forma de forquilha. Contém informação complementar: processo (ex.: 135), norma, posição, nível de qualidade

Atenção: Esta é a regra ISO 2553. A norma americana (AWS A2.4) usa a regra inversa — lado da seta = acima da linha.

Regra Fundamental de Leitura

Na ISO 2553:

  • Símbolo abaixo da linha de referência → soldadura no lado da seta
  • Símbolo acima da linha de referência (na linha tracejada) → soldadura no lado oposto à seta
  • Para soldaduras simétricas (ambos os lados iguais), a linha tracejada pode ser omitida

Símbolos Elementares

Os símbolos elementares representam o tipo de junta e a preparação do chanfro.

Soldaduras Topo a Topo

SímboloNomeDescrição
IBordos retosSem preparação de chanfro
VV simplesChanfro em V (um lado)
YV com talãoV com face de raiz
XDuplo VChanfro dos dois lados
KMeio V duploK de cada lado
UU simplesChanfro em U (tubagem)
JJ simplesLinha vertical + curva em J

Soldaduras em Ângulo

SímboloNomeDescrição
△Filet (ângulo)Cordão de ângulo (o mais comum)
—Filet chanfradoChanfro em L, ângulo preparado

Outros Tipos

SímboloNomeDescrição
○Ponto (spot)Soldadura por pontos
⊂⊃Costura (seam)Cordão com traço horizontal

Combinação de Símbolos Elementares

Os símbolos podem ser combinados para representar juntas mais complexas. Exemplos:

  • X = dois símbolos V espelhados → chanfro dos dois lados
  • K = dois meios V → um chanfro de cada lado da chapa vertical (junta em T)
  • Símbolo de ângulo (△) nos dois lados da linha → soldadura de ângulo em ambos os lados

Dimensões no Símbolo

As dimensões aparecem junto ao símbolo elementar:

  • a = espessura de garganta (para soldaduras em ângulo)
  • z = cateto (lado do triângulo do cordão de ângulo)
  • s = penetração (para soldaduras topo a topo)
  • l = comprimento do cordão
  • n = número de cordões (soldadura intermitente)
  • (e) = distância entre cordões intermitentes

Exemplo: a5 l100 (e50) significa "garganta 5mm, comprimento 100mm, espaçamento 50mm"

Relação entre cateto (z) e garganta (a)

Para soldadura de ângulo com pernas iguais, a relação é:

a = z × 0,707 (ou seja, a ≈ z / √2)

Na prática: um cateto z = 5 mm corresponde a uma garganta a ≈ 3,5 mm.

Símbolos Suplementares

Indicam o acabamento da superfície do cordão e colocam-se sobre o símbolo elementar:

SímboloSignificado
○ (círculo na interseção)Soldadura periférica (toda à volta)
BandeirolaSoldadura em obra (não em oficina)
Linha convexaReforço convexo
Linha côncavaAcabamento côncavo
Linha planaAcabamento raso (flush)

Informação na Cauda

A cauda da linha de referência (em forma de forquilha) pode conter:

  • Processo de soldadura — código numérico ISO 4063 (ex.: 111, 135, 141)
  • Nível de qualidade — referência à ISO 5817 (ex.: B, C, D)
  • Posição de soldadura — referência à ISO 6947 (ex.: PA, PF)
  • Procedimento — referência ao WPS aplicável

Exemplo na cauda: 135 — B significa "processo MIG/MAG, nível de qualidade B"

Como Ler um Símbolo — Exemplo Prático

Imagina um símbolo com:

  • Seta a apontar para uma junta em T
  • Símbolo de ângulo (△) abaixo da linha de referência
  • a5 junto ao símbolo
  • Círculo na interseção seta/linha

Leitura: Soldadura em ângulo, lado da seta, garganta 5mm, toda à volta da junta.

Passos para Ler Qualquer Símbolo

  1. Começa pela seta — identifica ONDE fica a junta
  2. Vê se o símbolo está acima ou abaixo da linha — identifica o LADO
  3. Lê o símbolo elementar — identifica o TIPO de soldadura
  4. Lê as dimensões — identifica o TAMANHO
  5. Verifica símbolos suplementares — identifica ACABAMENTO e EXTENSÃO

Diferenças ISO 2553 vs AWS A2.4

Embora cumpram a mesma função, há diferenças importantes:

AspetoISO 2553AWS A2.4
Linha de referênciaUma linha contínua + linha tracejada (opcional)Apenas uma linha contínua
Lado da setaAbaixo da linhaAbaixo da linha
Lado opostoAcima da linha (na tracejada)Acima da linha
Linha tracejadaExiste (indica lado oposto)Não existe
Dimensão ânguloGarganta (a) ou cateto (z)Sempre cateto (leg size)
Cotagem do filetGarganta (a) preferido"leg size" preferido
Soldadura periféricaCírculo na interseçãoCírculo na interseção
ProcessoCauda com código numérico (ex.: 135)Cauda com sigla (ex.: GMAW)

Dicas para Leitura de Desenhos

  1. Começa pela seta — identifica ONDE fica a junta
  2. Vê se o símbolo está acima ou abaixo da linha — identifica o LADO
  3. Lê o símbolo elementar — identifica o TIPO de soldadura
  4. Lê as dimensões — identifica o TAMANHO
  5. Verifica símbolos suplementares — identifica ACABAMENTO e EXTENSÃO

Fontes: ISO 2553:2019 — Representação simbólica de juntas soldadas; ISO 9692-1 — Preparação de juntas; EWF/IIW — Módulo 3.3B Simbologia; SANTOS, Álvaro — Simbologia de Soldadura ISO 2553 (material de formação).

---
